I telai scrivono ad AWG Mux Demux la dimensione a macchina compatta per la rete principale/centro dati

Quantità di ordine minimo : 1 Tempi di consegna : 5-8 giorni del lavoro
Termini di pagamento : L / C, T / T
Luogo di origine: Guangdong, Cina Marca: Seacent
Certificazione: ISO9001,ROHS Numero di modello: Tipo dei AWG-telai

Informazioni dettagliate

Gioco di Manica: 100 gigahertz Numero di Manica: 48/40
Accuratezza di lunghezza d'onda: ±0.05 nanometro Uniformità: dB ≤1.5
Perdita del dipendente di polarizzazione: dB ≤0.5 Temperatura di operazione: -5~+85
Evidenziare:

multiplexor dell'AWG

,

AWG ottica

Descrizione di prodotto

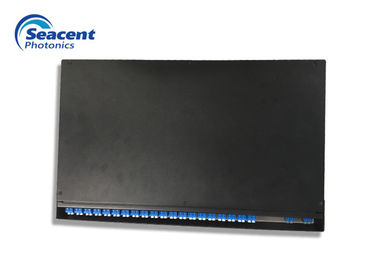

Multiplexor e demoltiplicatore ottici del telaio dell'AWG 1U per WDM - sistema di PON



Descrizione:
Ci sono due tipi di AWG di 40Ch 100G MUX/DEMUX, a coperchio piatto e gaussiano, tutti sono passivi, nessun potere. Il tipo della cima piana è l'IL normale e massimo è 5dB, redditizio.
L'IL massimo di gaussiano è 3.5dB. 5G sta venendo, AAWG è ampiamente usato al sistema di WDM-PON ora.

Caratteristiche:
La progettazione atermica funziona sopra la gamma di temperatura di funzionamento
Grande numero di canale
Alte stabilità ed affidabilità
Dimensione compatta

Applicazioni:
WDM-PON
Centro dati
Rete principale

Parametri tecnici
Parametro Unità Valore
Passi a banda A coperchio piatto Gaussiano
Gioco di Manica Gigahertz 100
Numero di Manica   48/40
Accuratezza di lunghezza d'onda nanometro ±0.05
banda di passaggio 1dB 1dB nanometro ≥0.38 0,2
banda di passaggio 3dB 3dB nanometro ≥0.58 0,4
Inserzione Loss1 dB ≤5.0 3,5
Ondulazione dB ≤0.5
Uniformità dB ≤1.5
Diafonia adiacente dB ≥23
diafonia Non adiacente dB ≥29
Diafonia totale dB ≥21
Perdita dipendente di polarizzazione (PDL) dB ≤0.5
PMD2 ps ≤0.5
Dispersion2 cromatico ps/nm ±20
Attenuazione di riflessione dB ≥40
Fibra Porta d'ingresso millimetro Φ0.9
Nastro dell'uscita - -
Smazzi fuori millimetro Φ0.9
Temperatura di operazione -5~+85
Temperatura di stoccaggio -40~+85
Pacchetto millimetro Supporto di scaffale standard 1U
