| Marchio: | Seacent |
| Model Number: | tipo dell'inserzione 1X16 |
| MOQ: | Negoziabile |
| prezzo: | negotiable |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 1000000 pezzi al mese |

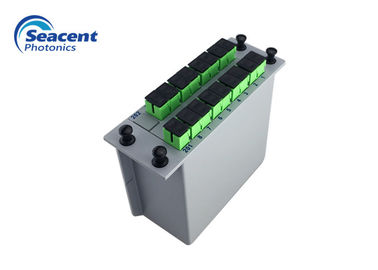

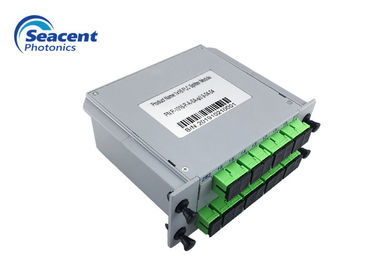

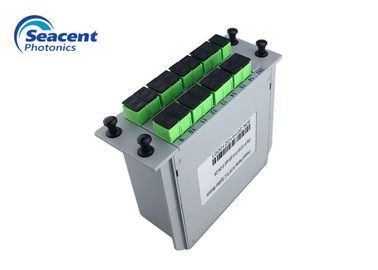

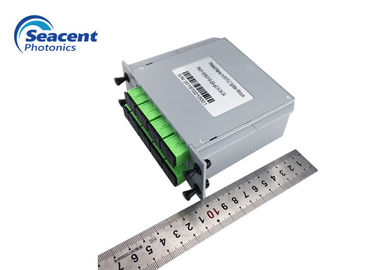

tipo modulo FTTX FTTH dell'inserzione 1X16 del separatore dello SpA
Descrizione del modulo del separatore dello SpA
Lo SpA corrisponde al circuito planare dell'onda luminosa. I separatori dello SpA sono utilizzati per distribuire o combinare i segnali ottici. È basato sulla tecnologia di circuito planare dell'onda luminosa e fornisce ad una soluzione di distribuzione della luce di basso costo il piccolo fattore forma e l'alta affidabilità.
I separatori dello SpA forniscono un prodotto di economia di spazio e redditizio adatto ai requisiti cangianti della rete. Con è la dimensione compatta, questi separatori possono essere utilizzati nella in-terra ed in piedistalli come pure nei sistemi aerei del supporto di scaffale.
Caratteristiche del modulo del separatore dello SpA
Applicazioni del modulo del separatore dello SpA
Parametri del modulo del separatore dello SpA
1XN
| Parametro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | |||||||||||
| Tipo della fibra | G657A1 o su misura | |||||||||||
| Perdita di inserzione (dB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformità (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | |||||||||||
| Direzionalità (dB) | ≥55 | |||||||||||
| Lunghezza della fibra (m) | 1,0 o su misura | |||||||||||
| Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C di lavoro di temperatura | -40℃--85℃ | |||||||||||
| °C di temperatura di stoccaggio | -40℃--85℃ | |||||||||||
| Potere massimo (nanowatt) | 1000 | |||||||||||
Nota: L'IL di cui sopra è senza i parametri del connettore.
1XN con il connettore che la perdita di inserzione ottica del separatore nei requisiti di cui sopra oltre ad aumento 1X2 non supera 0.2dB, l'aumento restante non supera 0.3dB.
2XN
| Parametro | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | |||||
| Tipo della fibra | G657A1 o su misura | |||||
| Perdita di inserzione (dB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformità (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | |||||
| Direzionalità (dB) | ≥55 | |||||
| Lunghezza della fibra (m) | 1,0 o su misura | |||||
| Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | |||||
| °C di lavoro di temperatura | -40℃--85℃ | |||||
| °C di temperatura di stoccaggio | -40℃--85℃ | |||||
| Potere massimo (nanowatt) | 1000 | |||||
Nota: L'IL di cui sopra è senza i parametri del connettore.
2XN con perdita di inserzione ottica del separatore del connettore aumentata da non più di 0.3dB nei requisiti di cui sopra.
Specificazione di Detaild del modulo del separatore dello SpA
Tipo-Seacent Photonics.pdf dell'Separatore-inserzione dello SpA
|
|
