Dettagli:
|
|
| Luogo di origine: | Guangdong, Cina |
|---|---|
| Marca: | Seacent |
| Certificazione: | ISO9001, ROHS |
| Numero di modello: | separatore dello SpA del supporto di scaffale 1x32 |
|
Termini di pagamento e spedizione:
|
|
| Quantità di ordine minimo: | negoziazione |
| Prezzo: | Negotiable |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | L / C, T / T |
| Capacità di alimentazione: | 100,0000 pezzi ai mesi |
|
Informazioni dettagliate |
|||
| Nome di prodotto: | Separatore dello SpA del supporto di scaffale | Progettazione: | Progettazione compatta |
|---|---|---|---|
| Tipo della fibra: | G657A1 o su misura | Perdita di inserzione: | dB 17,1 |
| Uniformità: | dB ≤0.3 | Attenuazione di riflessione: | ≥55dB |
| Temperatura di funzionamento: | rete ottica passiva | ||
| Evidenziare: | separatore del supporto di scaffale,tipo plc dello scaffale |
||
Descrizione di prodotto
Separatore dello SpA del supporto di scaffale di progettazione compatta per la rete ottica passiva
Descrizione del separatore dello SpA del supporto di scaffale:
Il separatore ottico della guida d'onda planare (separatore dello SpA) è ad un dispositivo ottico integrato basato a quarzo di distribuzione di energia della guida d'onda con piccola dimensione, l'ampia lunghezza d'onda di funzionamento, l'alta affidabilità, la buona uniformità spettrale, ecc., particolarmente adatti a reti ottiche passive. (EPON, GPON, ecc.) collega l'ufficio centrale e l'apparecchiatura terminale e realizza la scissione dei segnali ottici, fornendo la gamma 1XN e 2XN di prodotti completa e non personalizza il separatore ottico adatto per varie occasioni.
Separatore Applification dello SpA del supporto di scaffale
1) Sistemi di FTTX;
2) Reti di PON;
3) Collegamenti di CATV;
4) Distribuzione del segnale ottico;
5) Trasmissione dei dati della fibra.
Caratteristiche del separatore dello SpA del supporto di scaffale:
Progettazione compatta.
Buona uniformità del canale.
Alte stabilità ed affidabilità
Certificato da Telcordia GR.1209 e GR.1221.
Parametri tecnici del separatore dello SpA del supporto di scaffale: Separatore ottico 1XN
| Parametro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | ||||||||
| Tipo della fibra | G657A1 o su misura | ||||||||
| Perdita di inserzione (dB) | 4,2 | 6,4 | 7,5 | 9,4 | 10,8 | 12,8 | 13,8 | 15,8 | 17,1 |
| Uniformità (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| Attenuazione di riflessione (dB) | ≥55 | ||||||||
| Direzionalità (dB) | ≥55 | ||||||||
| Lunghezza della fibra (m) | 1,0 o su misura | ||||||||
| Stabilità di temperatura (dB) | -40℃ - 85℃ (≤0.5) | ||||||||
| °C di lavoro di temperatura | -40℃ - 85℃ | ||||||||
| °C di temperatura di stoccaggio | -40℃ - 85℃ | ||||||||
| Potere massimo (nanowatt) | 1000 | ||||||||
Parametri tecnici: Separatore ottico 2XN
| Parametro | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | ||||
| Tipo della fibra | G657A1 o su misura | ||||
| Perdita di inserzione (dB) | 4,5 | 7,8 | 11,1 | 14,1 | 17,4 |
| Uniformità (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 |
| Attenuazione di riflessione (dB) | ≥55 | ||||
| Direzionalità (dB) | ≥55 | ||||
| Lunghezza della fibra (m) | 1,0 o su misura | ||||
| Stabilità di temperatura (dB) | -40℃ - 85℃ (≤0.5) | ||||
| °C di lavoro di temperatura | -40℃ - 85℃ | ||||
| °C di temperatura di stoccaggio | -40℃ - 85℃ | ||||
| Potere massimo (nanowatt) | 1000 | ||||
Informazioni di ordinazione:
 |
|
|
|
| Tipo di prodotto | Entrata e diametro d'uscita | Lunghezza della fibra e dell'entrata |
Telaio dello scaffale dimensione |
|
1XN o 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32
|
2=0.9mm 3=2.0mm |
0=0.6M S=Customized |
1=1U 2=2U
|

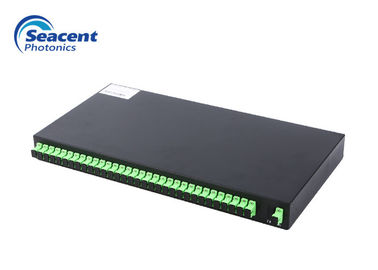

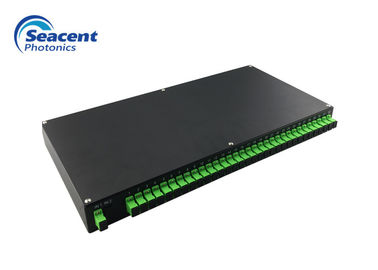

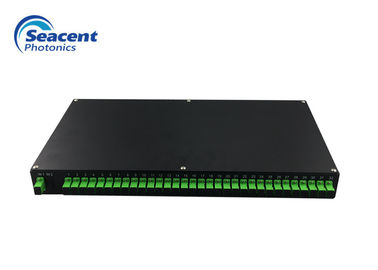

Immagini del separatore dello SpA del supporto di scaffale
Parametri dettagliati
Fotonica .pdf del supporto-Seacent dello Separatore-scaffale dello SpA
