| Brand Name: | Seacent |
| Model Number: | AWG-40CH |
| MOQ: | 1pcs |
| prezzo: | Negotiable |
| Payment Terms: | L / C, T / T |

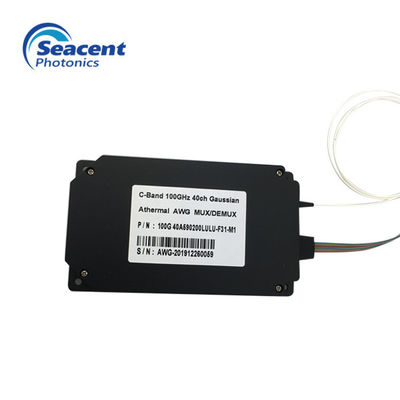

40CH cima piana della banda dell'AWG Mux C per alto isolamento di WAN Systems ROADM
Descrizione dell'AWG:
La grata allineata della guida d'onda (AWG atermica) è un dispositivo ad alto rendimento di DWDM mux/demux che funziona sul gioco di canale 100GHz senza l'esigenza di stabilizzazione della temperatura. I chip elaborati planari del silice-su-silicio comprendono le guide d'onda allineate del canale per separare o combinare le lunghezze d'onda multiple. AWG atermica s concedere multiplexare e demultiplexare dei segnali di DWDM sopra un'ampia gamma di temperatura di funzionamento, senza l'esigenza dell'azionamento del radiatore e dell'elettronica di controllo.
L'AWG caratterizza:
A monte e a valle bande a due frequenze facendo uso di singolo microcomputer del chip
Perdita di inserzione bassa
Alta attenuazione di riflessione
Alto isolamento
desigh compatto
Stabilità termica
1270-1610nm
Parametri tecnici dell'AWG
| parametro | Unità | 100Ghz | 100Ghz | ||
| Gaussiano | Cima piana | Gaussiano | Cima piana | ||
| Accuratezza di lunghezza d'onda | nanometro | ±0.05 | ±0.05 | ±0.07 | ±0.07 |
| Larghezza di banda completa 1dB | nanometro | >0.2 | >0.4 | >0.4 | >0.7 |
| In pieno larghezza di banda di dB 3 | nanometro | >0.4 | >0.6 | >0.7 | >1.0 |
| Perdita di inserzione ottica | dB | 3,7 | 4,5 | 3,7 | 4,5 |
| Uniformità di perdita | dB | 1,0 | 1,0 | 0,8 | 0,8 |
| Diafonia a canale adiacente | dB | 27,0 | 27,0 | 28,0 | 28,0 |
| diafonia Non adiacente di Manica | dB | 30,0 | 30,0 | 30,0 | 30,0 |
| Attenuazione di riflessione ottica | dB | >40 | >40 | >40 | >40 |
| Perdita di polarizzazione | dB | <0.5 | <0.5 | <0.5 | <0.5 |
| Dimensione | millimetro | 120x70x12.3 / 85x58x113 | |||
| Temperatura di funzionamento | ℃ | -20- 70 | |||
