| Marchio: | Seacent |
| Model Number: | 1x3 |
| MOQ: | Negoziabile |
| prezzo: | negotiable |
| Condizioni di pagamento: | L / C, T / T |
| Capacità di approvvigionamento: | 1000000 pezzi al mese |

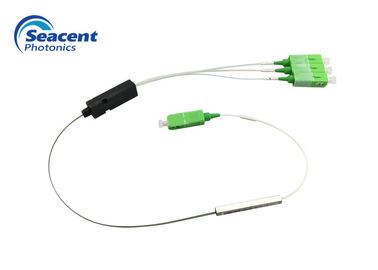

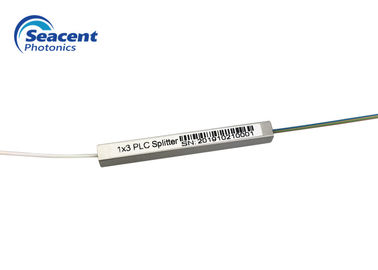

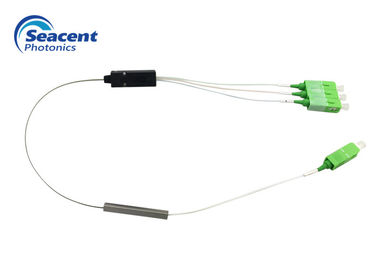

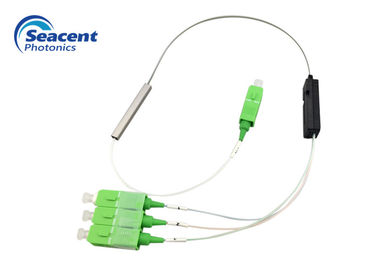

tipo attenuazione di riflessione del ramo 1x3 del separatore dello SpA alta per il sistema di FTTH
Descrizione a fibra ottica del separatore dello SpA
Secondo il principio, i separatori a fibra ottica possono essere divisi nel separatore biconico fuso di (FBT) della conicità e nei separatori planari di (PLC) del circuito dell'onda luminosa.
Il separatore di FBT è uno dei più comuni. I separatori di FBT ampiamente sono accettati ed utilizzati nelle reti passive, particolarmente per le istanze dove la configurazione di spaccatura è più piccola (1x2, 1X4, 2x2, ecc.). [1]
Lo SpA è una tecnologia più recente. I separatori dello SpA offrono una migliore soluzione per le più grandi applicazioni. Le guide d'onda sono fabbricate facendo uso della litografia su un substrato di vetro di silice, che tiene conto la guida delle percentuali specifiche di luce. Di conseguenza, i separatori dello SpA offrono accurato e perfino le spaccature con perdita minima in un pacchetto efficiente.
Caratteristiche a fibra ottica del separatore dello SpA
Applicazione a fibra ottica del separatore dello SpA
Parametri a fibra ottica del separatore dello SpA
| Parametro | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | ||||
| Tipo della fibra | G657A1 o su misura | ||||
| Perdita di inserzione (dB) | 7,2 | 10,2 | 13,5 | 16,8 | 20,1 |
| Uniformità (dB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | ||||
| Direzionalità (dB) | ≥55 | ||||
| Lunghezza della fibra (m) | 1,0 o su misura | ||||
| Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | ||||
| °C di lavoro di temperatura | -40℃--85℃ | ||||
| °C di temperatura di stoccaggio | -40℃--85℃ | ||||
| Potere massimo (nanowatt) | 1000 | ||||
Nota: L'IL di cui sopra è senza i parametri del connettore.
1XN con il connettore che la perdita di inserzione ottica del separatore nei requisiti di cui sopra oltre ad aumento 1X2 non supera 0.2dB, l'aumento restante non supera 0.3dB.
| Parametro | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | ||||
| Tipo della fibra | G657A1 o su misura | ||||
| Perdita di inserzione (dB) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformità (dB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | ||||
| Direzionalità (dB) | ≥55 | ||||
| Lunghezza della fibra (m) | 1,0 o su misura | ||||
| Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | ||||
| °C di lavoro di temperatura | -40℃--85℃ | ||||
| °C di temperatura di stoccaggio | -40℃--85℃ | ||||
| Potere massimo (nanowatt) | 1000 | ||||
Nota: L'IL di cui sopra è senza i parametri del connettore.
2XN con perdita di inserzione ottica del separatore del connettore aumentata da non più di 0.3dB nei requisiti di cui sopra.
Specificazione dettagliata del separatore a fibra ottica dello SpA
Tipo-Seacent Photonics.pdf del Separatore-ramo dello SpA
|
|
