Micro tipo separatore ottico dello Sc APC 1x2 per la rete ottica passiva
ContPerson : Mike nie
Numero di telefono : 8613713851846
WhatsApp : +8613713851846
| Quantità di ordine minimo : | Negoziabile | Prezzo : | Negotiation |
|---|---|---|---|
| Tempi di consegna : | 5-8 giorni del lavoro | Termini di pagamento : | L / C, T / T |
| Capacità di alimentazione : | 1000000 pezzi al mese |
| Luogo di origine: | Guangdong, Cina | Marca: | Seacent |
|---|---|---|---|
| Certificazione: | ISO9001,ROHS | Numero di modello: | 1x5 |
|
Informazioni dettagliate |
|||
| Lunghezza d'onda di lavoro: | 1260-1650 nanometro | Tipo della fibra: | G657A1 o su misura |
|---|---|---|---|
| Lunghezza della fibra: | 1,0 o su misura | Stabilità di temperatura: | -40℃--85℃ (≤0.5dB) |
| Temperatura di lavoro: | -40℃--85℃ | Temperatura di stoccaggio: | -40℃--85℃ |
| Evidenziare: | Splitter ottico PLC,separatore della fibra del plc |
||
Descrizione di prodotto

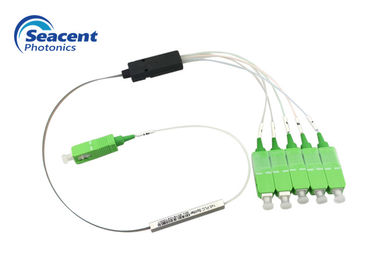

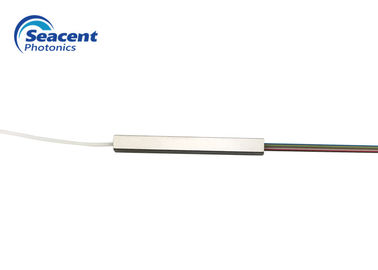

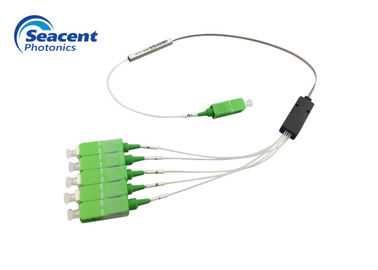

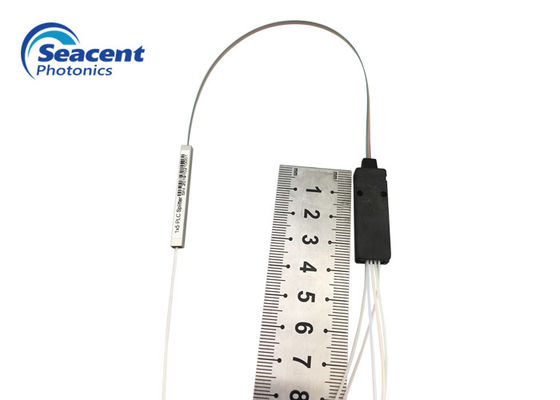

tipo perdita del ramo 1x5 di inserzione bassa del separatore dello SpA per il sistema di FTTH
Descrizione a fibra ottica del separatore dello SpA
Le componenti avanzate fotonica di Seacent presenta una famiglia dei moduli del separatore dello SpA di rendimento elevato. I moduli utilizzano i chip ottici della guida d'onda, che contano sulla tecnologia chimica di applicazione a spruzzo del plasma (P-CVD) e sul suo procedimento brevettato di montaggio per la fornitura delle caratteristiche ottiche stabili.
La silice dei moduli sulla guida d'onda della silice e la matrice di fibra ottica sono state allineata precisamente all'interno di un pacchetto ultra-compatto provato a Telcordia GR-1209 e GR-1221. Il pacchetto caratterizza la perdita di inserzione bassa, la perdita dipendente di polarizzazione bassa e l'alta uniformità del porto. I moduli del separatore sono disponibili con 1xN fino ad un massimo di 64 e 2xN fino a 32 configurazioni del canale ed anche fornito con i vari moduli connectorized della cassetta
Caratteristiche a fibra ottica del separatore dello SpA
Applicazione a fibra ottica del separatore dello SpA
Parametri a fibra ottica del separatore dello SpA
| Parametro | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | ||||
| Tipo della fibra | G657A1 o su misura | ||||
| Perdita di inserzione (dB) | 7,2 | 10,2 | 13,5 | 16,8 | 20,1 |
| Uniformità (dB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | ||||
| Direzionalità (dB) | ≥55 | ||||
| Lunghezza della fibra (m) | 1,0 o su misura | ||||
| Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | ||||
| °C di lavoro di temperatura | -40℃--85℃ | ||||
| °C di temperatura di stoccaggio | -40℃--85℃ | ||||
| Potere massimo (nanowatt) | 1000 | ||||
Nota: L'IL di cui sopra è senza i parametri del connettore.
1XN con il connettore che la perdita di inserzione ottica del separatore nei requisiti di cui sopra oltre ad aumento 1X2 non supera 0.2dB, l'aumento restante non supera 0.3dB.
| Parametro | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | ||||
| Tipo della fibra | G657A1 o su misura | ||||
| Perdita di inserzione (dB) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformità (dB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | ||||
| Direzionalità (dB) | ≥55 | ||||
| Lunghezza della fibra (m) | 1,0 o su misura | ||||
| Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | ||||
| °C di lavoro di temperatura | -40℃--85℃ | ||||
| °C di temperatura di stoccaggio | -40℃--85℃ | ||||
| Potere massimo (nanowatt) | 1000 | ||||
Nota: L'IL di cui sopra è senza i parametri del connettore.
2XN con perdita di inserzione ottica del separatore del connettore aumentata da non più di 0.3dB nei requisiti di cui sopra.
Specificazione dettagliata del separatore a fibra ottica dello SpA
