| Brand Name: | Seacent |
| Model Number: | 1x7 |
| MOQ: | Negoziabile |
| prezzo: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 1000000 pezzi al mese |

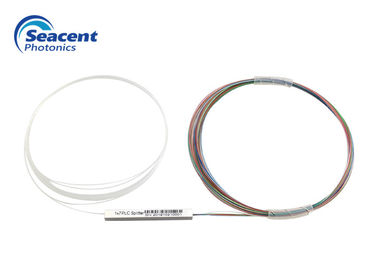

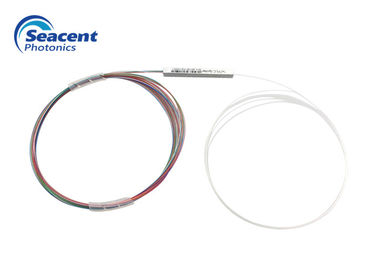

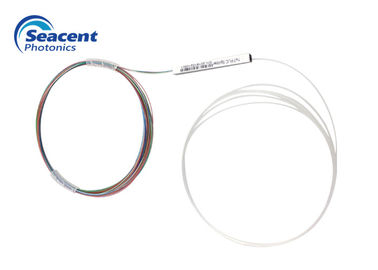

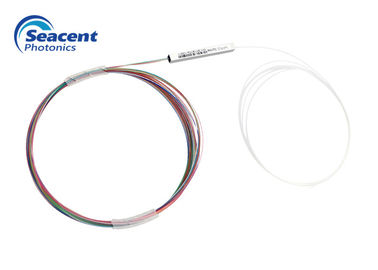

perdita di inserzione bassa dello SpA 1x7 del separatore di rapporto speciale nudo a fibra ottica del dispositivo
Descrizione a fibra ottica del separatore dello SpA
Il separatore planare di (PLC) del circuito dell'onda luminosa è un tipo di dispositivo ottico della gestione di potere che è fabbricato facendo uso della tecnologia ottica della guida d'onda della silice per distribuire i segnali ottici dall'ufficio centrale (CO) alle posizioni multiple dei locali.
Il separatore nudo della fibra è un genere di prodotto di ODN adatto a reti di PON che possono essere installate nella cassetta della treccia, nello strumento della prova e nel sistema di WDM, che minimizza l'occupazione dello spazio. È relativamente fragile sulla protezione della fibra ed ha bisogno di una progettazione completa della protezione sul corpo e sul dispositivo di trasporto della scatola.
Caratteristiche a fibra ottica del separatore dello SpA
Applicazioni a fibra ottica del separatore dello SpA
Parametri a fibra ottica del separatore dello SpA
1XN
| Parametro |
1X2 |
1X3 |
1X4 |
1X6 |
1X8 |
1X12 |
1X16 |
1X24 |
1X32 |
1X48 |
1X64 |
1X128 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | |||||||||||
| Tipo della fibra | G657A1 o su misura | |||||||||||
| Perdita di inserzione (dB) |
3,9 |
6,1 |
7,2 |
9,0 |
10,2 |
12,5 |
13,5 |
15,5 |
16,8 |
18,4 |
20,1 |
23,8 |
| Uniformità (dB) |
≤0.4 |
≤0.5 |
≤0.5 |
≤0.6 |
≤0.8 |
≤1.0 |
≤1.0 |
≤1.5 |
≤1.5 |
≤1.8 |
≤1.8 |
≤2.5 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 |
≤0.25 |
≤0.25 |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.35 |
≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | |||||||||||
| Direzionalità (dB) | ≥55 | |||||||||||
| Lunghezza della fibra (m) | 1,0 o su misura | |||||||||||
| Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C di lavoro di temperatura | -40℃--85℃ | |||||||||||
| °C di temperatura di stoccaggio | -40℃--85℃ | |||||||||||
| Potere massimo (nanowatt) | 1000 | |||||||||||
2XN
| Parametro | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | |||||
| Tipo della fibra | G657A1 o su misura | |||||
| Perdita di inserzione (dB) |
4,2 |
7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformità (dB) |
≤0.8 |
≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | |||||
| Direzionalità (dB) | ≥55 | |||||
| Lunghezza della fibra (m) | 1,0 o su misura | |||||
| Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | |||||
| °C di lavoro di temperatura | -40℃--85℃ | |||||
| °C di temperatura di stoccaggio | -40℃--85℃ | |||||
| Potere massimo (nanowatt) | 1000 | |||||
Specificazione a fibra ottica di Detaild del separatore dello SpA
Fotonica Separatore-nuda .pdf del dispositivo-Seacent dello SpA
|
|
