| Brand Name: | Seacent |
| Model Number: | 1x12 |
| MOQ: | 10 pezzi |
| prezzo: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 1000000 pezzi al mese |

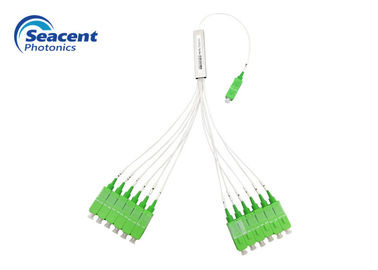

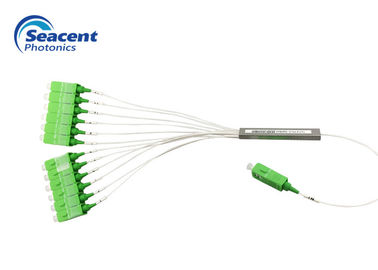

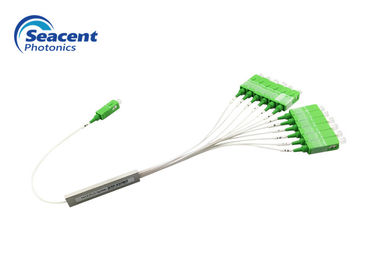

separatore d'acciaio dello SpA della metropolitana 1x12 con il rapporto dello speciale del connettore di SC/APC
Descrizione a fibra ottica del separatore dello SpA
I mini separatori planari di (PLC) del circuito dell'onda luminosa stanno avendo la più piccola orma, essendo ideali per sul posto l'impionbatura e l'integrazione. I mini separatori hanno connettori ottici dello Sc, di FC, di LC o della st con le trecce della fibra di UPC o di lucidatura e di uso .9mm dell'APC. La loro intelaiatura è fatta di alluminio. Le configurazioni sono disponibili per fino a 1x32 per il mini tipo separatori.
Caratteristiche a fibra ottica del separatore dello SpA
Applicazioni a fibra ottica del separatore dello SpA
Parametri a fibra ottica del separatore dello SpA
1XN
| Parametro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | |||||||||||
| Tipo della fibra | G657A1 o su misura | |||||||||||
| Perdita di inserzione (dB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformità (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | |||||||||||
| Direzionalità (dB) | ≥55 | |||||||||||
| Lunghezza della fibra (m) | 1,0 o su misura | |||||||||||
| Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C di lavoro di temperatura | -40℃--85℃ | |||||||||||
| °C di temperatura di stoccaggio | -40℃--85℃ | |||||||||||
| Potere massimo (nanowatt) | 1000 | |||||||||||
Nota: L'IL di cui sopra è senza i parametri del connettore.
1XN con il connettore che la perdita di inserzione ottica del separatore nei requisiti di cui sopra oltre ad aumento 1X2 non supera 0.2dB, l'aumento restante non supera 0.3dB.
2XN
| Parametro | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | |||||
| Tipo della fibra | G657A1 o su misura | |||||
| Perdita di inserzione (dB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformità (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | |||||
| Direzionalità (dB) | ≥55 | |||||
| Lunghezza della fibra (m) | 1,0 o su misura | |||||
| Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | |||||
| °C di lavoro di temperatura | -40℃--85℃ | |||||
| °C di temperatura di stoccaggio | -40℃--85℃ | |||||
| Potere massimo (nanowatt) | 1000 | |||||
Nota: L'IL di cui sopra è senza i parametri del connettore.
2XN con perdita di inserzione ottica del separatore del connettore aumentata da non più di 0.3dB nei requisiti di cui sopra.
