Micro tipo separatore ottico dello Sc APC 1x2 per la rete ottica passiva
ContPerson : Mike nie
Numero di telefono : 8613713851846
WhatsApp : +8613713851846
Quantità di ordine minimo : | Negoziabile | Prezzo : | Negotiation |
---|---|---|---|
Tempi di consegna : | 5-8 giorni del lavoro | Termini di pagamento : | L / C, T / T |
Capacità di alimentazione : | 1000000 pezzi al mese |
Luogo di origine: | Guangdong, Cina | Marca: | Seacent |
---|---|---|---|
Certificazione: | ISO9001,ROHS | Numero di modello: | 2X2 |
Informazioni dettagliate |
|||
Perdita di inserzione: | dB 4,2 | Uniformità: | dB ≤0.5 |
---|---|---|---|
Perdita del dipendente di polarizzazione: | dB ≤0.25 | restituire la perdita: | dB ≥55 |
Stabilità di temperatura: | -40℃ - 85℃ (dB ≤0.5) | TEMPERATURA DI LAVORO: | -40℃ - 85℃ |
Evidenziare: | Splitter ottico PLC,separatore della fibra del plc |
Descrizione di prodotto

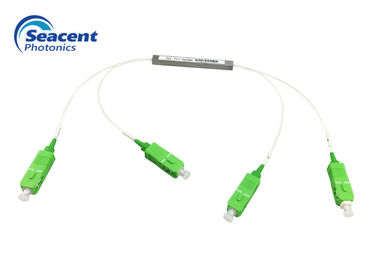

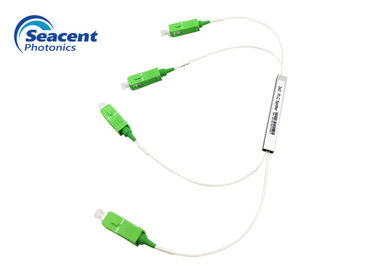

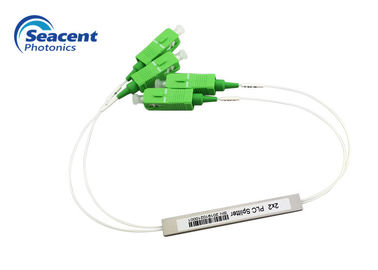

2x2 mini tipo attenuazione di riflessione del separatore dello SpA alta con il connettore di SC/APC
Descrizione a fibra ottica del separatore dello SpA
I nostri separatori dello SpA forniscono un modo affidabile della scissione della fibra ottica nei percorsi multipli. Offriamo le configurazioni che variano da 1x2 a 1x128 e da 2x2 ai modi 2x64 della scissione. L'applicazione ampia dei separatori dello SpA può essere trovata nelle reti di PON. Con i vari formati d'imballaggio, i filtri dallo SpA possono essere installati in scatole di impionbatura miniatura della fibra, i vassoi della fibra, scatole di giunzione o persino negli scaffali della comunicazione dei dati. I separatori dello SpA sono perdita di inserzione bassa ed il PDL basso e RoHS hanno certificato.
Caratteristiche a fibra ottica del separatore dello SpA
Applicazioni a fibra ottica del separatore dello SpA
Parametri a fibra ottica del separatore dello SpA
1XN
Parametro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | |||||||||||
Tipo della fibra | G657A1 o su misura | |||||||||||
Perdita di inserzione (dB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
Uniformità (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
Attenuazione di riflessione (dB) | ≥55 | |||||||||||
Direzionalità (dB) | ≥55 | |||||||||||
Lunghezza della fibra (m) | 1,0 o su misura | |||||||||||
Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | |||||||||||
°C di lavoro di temperatura | -40℃--85℃ | |||||||||||
°C di temperatura di stoccaggio | -40℃--85℃ | |||||||||||
Potere massimo (nanowatt) | 1000 |
Nota: L'IL di cui sopra è senza i parametri del connettore.
1XN con il connettore che la perdita di inserzione ottica del separatore nei requisiti di cui sopra oltre ad aumento 1X2 non supera 0.2dB, l'aumento restante non supera 0.3dB.
2XN
Parametro | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | |||||
Tipo della fibra | G657A1 o su misura | |||||
Perdita di inserzione (dB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
Uniformità (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
Attenuazione di riflessione (dB) | ≥55 | |||||
Direzionalità (dB) | ≥55 | |||||
Lunghezza della fibra (m) | 1,0 o su misura | |||||
Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | |||||
°C di lavoro di temperatura | -40℃--85℃ | |||||
°C di temperatura di stoccaggio | -40℃--85℃ | |||||
Potere massimo (nanowatt) | 1000 |
Nota: L'IL di cui sopra è senza i parametri del connettore.
2XN con perdita di inserzione ottica del separatore del connettore aumentata da non più di 0.3dB nei requisiti di cui sopra.
Specificazione a fibra ottica di Detaild del separatore dello SpA
Separatore-mini tipo-Seacent Photonics.pdf dello SpA
