| Brand Name: | Seacent |
| Model Number: | tipo dell'ABS 1x4 |
| MOQ: | Negoziabile |
| prezzo: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 pezzi al mese |

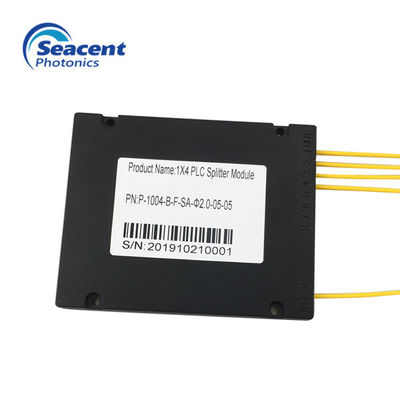

tipo separatore dell'ABS 1X4 dello SpA per la soluzione di FTTH
Descrizione del modulo del separatore dello SpA
Il separatore della fibra è un genere di prodotto di ODN adatto a reti di PON che possono essere installate nella cassetta della treccia, nello strumento della prova e nel sistema di WDM, che minimizza l'occupazione dello spazio. È relativamente fragile sulla protezione della fibra ed ha bisogno di una progettazione completa della protezione sul corpo e sul dispositivo di trasporto della scatola.
Caratteristiche del modulo del separatore dello SpA
Applicazioni del modulo del separatore dello SpA
Parametri del modulo del separatore dello SpA
1XN
| Parametro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | |||||||||||
| Tipo della fibra | G657A1 o su misura | |||||||||||
| Perdita di inserzione (dB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformità (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | |||||||||||
| Direzionalità (dB) | ≥55 | |||||||||||
| Lunghezza della fibra (m) | 1,0 o su misura | |||||||||||
| Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C di lavoro di temperatura | -40℃--85℃ | |||||||||||
| °C di temperatura di stoccaggio | -40℃--85℃ | |||||||||||
| Potere massimo (nanowatt) | 1000 | |||||||||||
Nota: L'IL di cui sopra è senza i parametri del connettore.
1XN con il connettore che la perdita di inserzione ottica del separatore nei requisiti di cui sopra oltre ad aumento 1X2 non supera 0.2dB, l'aumento restante non supera 0.3dB.
2XN
| Parametro | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | |||||
| Tipo della fibra | G657A1 o su misura | |||||
| Perdita di inserzione (dB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformità (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | |||||
| Direzionalità (dB) | ≥55 | |||||
| Lunghezza della fibra (m) | 1,0 o su misura | |||||
| Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | |||||
| °C di lavoro di temperatura | -40℃--85℃ | |||||
| °C di temperatura di stoccaggio | -40℃--85℃ | |||||
| Potere massimo (nanowatt) | 1000 | |||||
Nota: L'IL di cui sopra è senza i parametri del connettore.
2XN con perdita di inserzione ottica del separatore del connettore aumentata da non più di 0.3dB nei requisiti di cui sopra.
Specificazione di Detaild del modulo del separatore dello SpA
|
|
