| Brand Name: | Seacent |
| Model Number: | 1x32 |
| MOQ: | Negoziabile |
| prezzo: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 pezzi al mese |

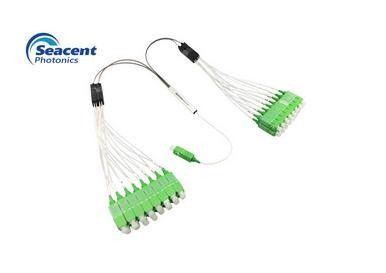

Tipo separatore a fibra ottica del ramo dello SpA di G657A1 per la rete di PON FTTX
Descrizione a fibra ottica del separatore dello SpA
I moduli planari del separatore del circuito dell'onda leggera della fotonica di Seacent (SpA) permette che i produttori di macchinari del sistema riducano i costi ed accorcino il time to market.
L'alta qualità, componenti affidabili è montata ad un'istallazione industriale su ordinazione dedicata del modulo.
Caratteristica del separatore ottico dello SpA
- Buona uniformità e perdita di inserzione bassa
- Perdita dipendente di polarizzazione bassa
- Stabilità ambientale eccellente
- Stabilità Telcordia GR-1221 e GR-1209
- Alte affidabilità e stabilità
Applicazione a fibra ottica del separatore dello SpA
Parametri a fibra ottica del separatore dello SpA
| Parametro | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | ||||
| Tipo della fibra | G657A1 o su misura | ||||
| Perdita di inserzione (dB) | 7,2 | 10,2 | 13,5 | 16,8 | 20,1 |
| Uniformità (dB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | ||||
| Direzionalità (dB) | ≥55 | ||||
| Lunghezza della fibra (m) | 1,0 o su misura | ||||
| Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | ||||
| °C di lavoro di temperatura | -40℃--85℃ | ||||
| °C di temperatura di stoccaggio | -40℃--85℃ | ||||
| Potere massimo (nanowatt) | 1000 | ||||
Nota: L'IL di cui sopra è senza i parametri del connettore.
1XN con il connettore che la perdita di inserzione ottica del separatore nei requisiti di cui sopra oltre ad aumento 1X2 non supera 0.2dB, l'aumento restante non supera 0.3dB.
| Parametro | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | ||||
| Tipo della fibra | G657A1 o su misura | ||||
| Perdita di inserzione (dB) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformità (dB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | ||||
| Direzionalità (dB) | ≥55 | ||||
| Lunghezza della fibra (m) | 1,0 o su misura | ||||
| Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | ||||
| °C di lavoro di temperatura | -40℃--85℃ | ||||
| °C di temperatura di stoccaggio | -40℃--85℃ | ||||
| Potere massimo (nanowatt) | 1000 | ||||
Nota: L'IL di cui sopra è senza i parametri del connettore.
2XN con perdita di inserzione ottica del separatore del connettore è aumentato da non non più di 0.3dB nei requisiti di cui sopra.
