| Brand Name: | Seacent |
| Model Number: | treccia 2CH |
| MOQ: | 10pcs |
| Payment Terms: | L/C, T/T |

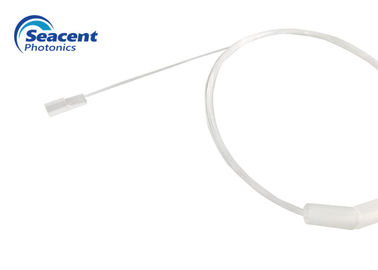

Treccia di fibra ottica di vetro 2CH G657A1 0.5M Length di matrice del silicio
Lunghezza della treccia 2CH G657A1 0.5M di matrice della fibra
Caratteristiche:
PM, MP, fibre di millimetro
Perdita di inserzione bassa e PDL basso
Alta precisione ed alta affidabilità
Dimensione compatta
Qualsiasi fibre ottiche di lunghezza e giochi su ordinazione della fibra
Applicazioni:
Commutatori
Interferometria
Sensori ottici
Componenti integrate
Multiplexor/demoltiplicatori
Collegamento ai dispositivi della guida d'onda
Specificazione:
| lunghezza della fibra | da pochi centimetri a diverse centinaia metri |
| tipo della fibra | PMF, MMF, SMF o abitudine |
| angolo di lucidatura | 0+/-0.5; 8+/-0.5; abitudine |
| accuratezza di posizione della fibra | +/-1um (x ed asse) |
| connettori | FC, LC, Sc, st, SMA, MU, E2000, altro |
| gioco della fibra | su richiesta |
| quantità della fibra | su richiesta |
tavola di dimensione della base di appoggio della V-scanalatura:
| L | W | H | X | Y | errore completo | ||||||
| tipo | dimensione | differenza comune | dimensione | differenza comune | dimensione | differenza comune | dimensione | differenza comune | differenza di altezza del centro | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Informazioni di ordinazione:
|
Numero del prodotto |
Tipo della fibra |
Lunghezza della fibra |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M |
|
|
