Matrice a fibra ottica ricoprente di brasatura del recipiente dell'AR per Demux RC FA
ContPerson : Mike nie
Numero di telefono : 8613713851846
WhatsApp : +8613713851846
| Quantità di ordine minimo : | 10pcs | Tempi di consegna : | 5-8 giorni del lavoro |
|---|---|---|---|
| Termini di pagamento : | L / C, T / T |
| Luogo di origine: | Guangdong, Cina | Marca: | Seacent |
|---|---|---|---|
| Certificazione: | ISO9001,ROHS | Numero di modello: | Fibra array-128ch |
|
Informazioni dettagliate |
|||
| Colore: | Blu, arancio, verde, marrone, bianco, rosso, nero, giallo, porpora, rosa, verde dell'acqua | Materiale: | Vetro di quarzo, borosilicato, silicio |
|---|---|---|---|
| Lunghezza della fibra (m): | 2.0±0.1 | Tipo della fibra: | SMF-28e o SMF-28e XB |
| Angolo di lucidatura (°): | 0, +8, -8 (±0.3) | ||
| Evidenziare: | Matrice di fibra ottica,Fibra Array |
||
Descrizione di prodotto

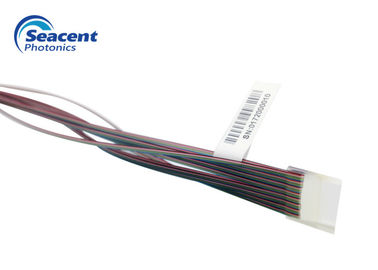

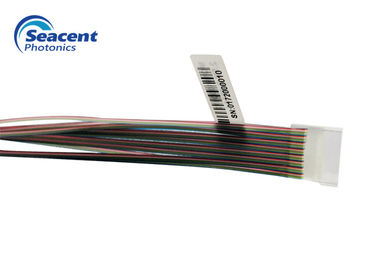

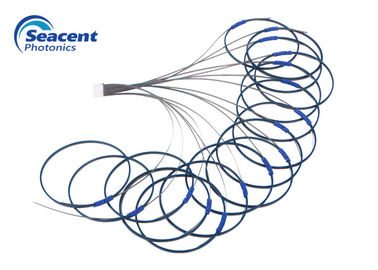

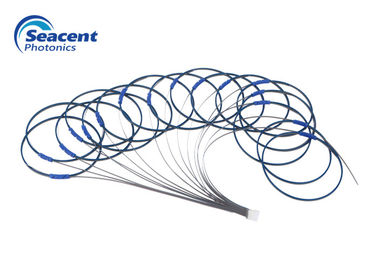

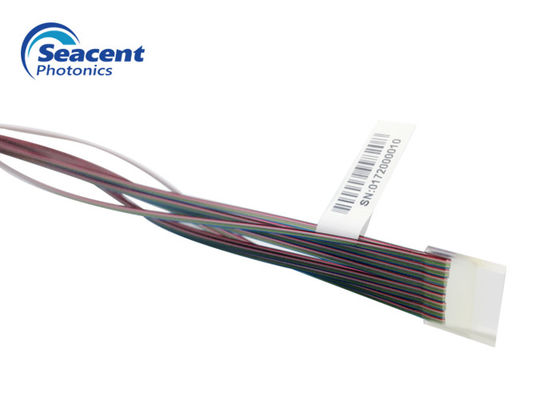

La matrice (FA) della fibra usa una V-scanalatura (V-scanalatura) per montare una fibra ottica, un fascio di fibre, o un nastro su un substrato di matrice. La matrice della fibra è una fibra nuda che rimuove il rivestimento della fibra. Una parte è disposta nella V-scanalatura ed è pressurizzata dall'adesivo dal membro di pressurizzazione.
Fornisca il FA nella configurazione 1ch/2ch/4ch/8ch/12ch/16ch/24ch/32ch/48ch/64ch
Spec. tipica del passo del centro all'interno di ±0.5μm
Materiale basato del quarzo/Pyrex/silicio della V-scanalatura
Disponibile trattato spogliato finestra
Specifiche:
| Oggetto | Parametro |
| Numero dei canali | 1CH ~ 128CH |
| Materiale | Vetro di quarzo, borosilicato, silicio |
| Distanza del centro/tolleranza (μm) | 250, 127/0,7 |
| Lunghezza della fibra (m) | 2.0±0.1 |
| Angolo di lucidatura (°) | 0, +8, -8 (±0.3) |
| Planarità di lucidatura | ﹤ 5 fringes@633nm |
| Tipo della fibra | SMF-28e o SMF-28e XB |
| Temperatura di funzionamento (℃) | -40~85 |
tavola di dimensione della base di appoggio della V-scanalatura:
| L | W | H | X | Y | errore completo | ||||||
| tipo | dimensione | differenza comune | dimensione | differenza comune | dimensione | differenza comune | dimensione | differenza comune | differenza di altezza del centro | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 |
<0.1 |
|
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
Applicazioni:
Attivo/dispositivo passivo di fibra ottica di matrice
Grata allineata della guida d'onda
Guida d'onda ottica planare
Modulo ottico multicanale
| Numero del prodotto | Tipo della fibra | Lunghezza della fibra |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
