| Marchio: | Seacent |
| Model Number: | Fibra array-64ch |
| MOQ: | 10pcs |
| Condizioni di pagamento: | L / C, T / T |

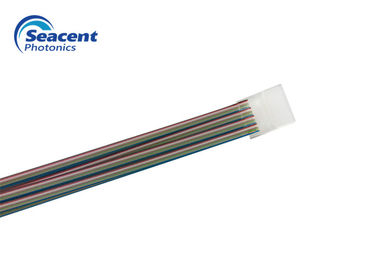

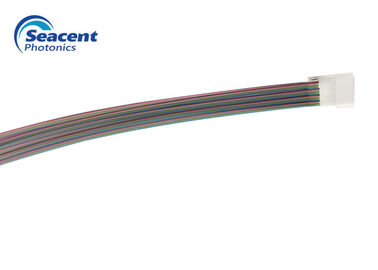

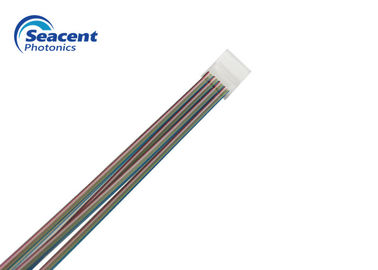

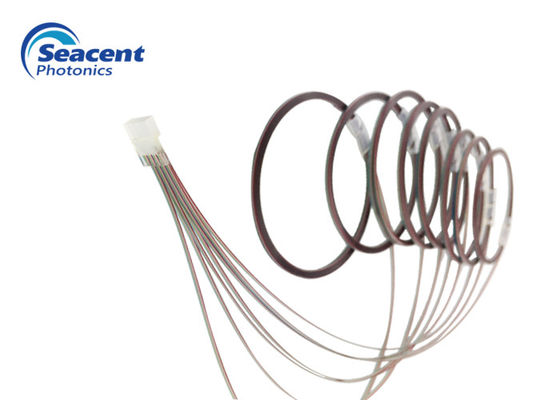

Le matrici della fibra, come una delle parti fondamentali per il separatore dello SpA, sono fabbricate con l'alto substrato preciso della V-scanalatura per individuare la posizione del centro della fibra e la superficie accurata della lucidatura, la perdita di inserzione bassa di offerta e l'alta attenuazione di riflessione.
La matrice della fibra è una fibra nuda che rimuove il rivestimento della fibra. Una parte è disposta nella V-scanalatura ed è pressurizzata dall'adesivo dal membro di pressurizzazione.
Caratteristiche:
Perdita di inserzione bassa
Alte stabilità ed affidabilità
Buona uniformità del canale
Gioco del centro di alta precisione
Norme di raduno ROHS
Specifiche:
| Oggetto | Parametro |
| Numero dei canali | 1CH ~ 128CH |
| Materiale | Vetro di quarzo, borosilicato, silicio |
| Distanza del centro/tolleranza (μm) | 250, 127/0,7 |
| Lunghezza della fibra (m) | 2.0±0.1 |
| Angolo di lucidatura (°) | 0, +8, -8 (±0.3) |
| Planarità di lucidatura | ﹤ 5 fringes@633nm |
| Tipo della fibra | SMF-28e o SMF-28e XB |
| Temperatura di funzionamento (℃) | -40~85 |
tavola di dimensione della base di appoggio della V-scanalatura:
| L | W | H | X | Y | errore completo | ||||||
| tipo | dimensione | differenza comune | dimensione | differenza comune | dimensione | differenza comune | dimensione | differenza comune | differenza di altezza del centro | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Attivo/dispositivo passivo di fibra ottica di matrice
Grata allineata della guida d'onda
Guida d'onda ottica planare
Modulo ottico multicanale
| Numero del prodotto | Tipo della fibra | Lunghezza della fibra |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
|
