| Marchio: | Seacent |
| Model Number: | fibra array-24ch |
| MOQ: | 10pcs |
| Condizioni di pagamento: | L / C, T / T |

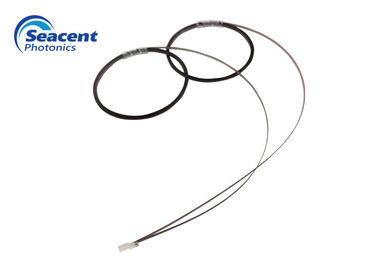

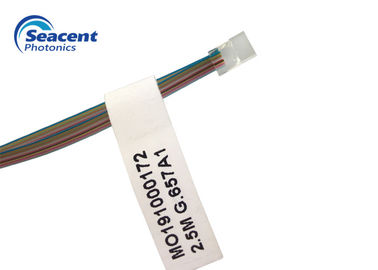

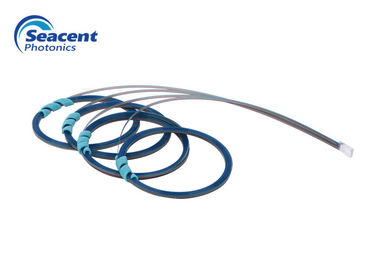

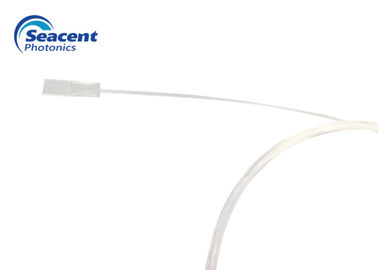

Le matrici della fibra sono fabbricate con il substrato della V-scanalatura di alta precisione tramite l'assemblea di Browave/processo unici della lucidatura per ottenere un'accuratezza eccellente della posizione del centro della fibra e la qualità perfetta del lucida la superficie. Forniamo la matrice di alta qualità della fibra per rispondere alle varie esigenze dei clienti con perdita di inserzione bassa, alta attenuazione di riflessione e la dimensione compatta.
Perdita di inserzione bassa
Alta attenuazione di riflessione.
Ampia temperatura di operazione
Alte stabilità ed affidabilità
Alta precisione della posizione del centro della fibra
Accuratezza eccellente di posizione del centro della fibra
progetti la flessibilità per il cliente
Applicazioni:
MEM
Dispositivi dello SpA: Separatore dello SpA, AWGs
Componenti attive/passive integrate
Micro moduli di ottica
Attenuatori ottici variabili
Matrice collimatori/della lente
Specifiche:
| Oggetto | Parametro |
| Numero dei canali | 1CH ~ 128CH |
| Materiale | Vetro di quarzo, borosilicato, silicio |
| Distanza del centro/tolleranza (μm) | 250, 127/0,7 |
| Lunghezza della fibra (m) | 2.0±0.1 |
| Angolo di lucidatura (°) | 0, +8, -8 (±0.3) |
| Planarità di lucidatura | ﹤ 5 fringes@633nm |
| Tipo della fibra | SMF-28e o SMF-28e XB |
| Temperatura di funzionamento (℃) | -40~85 |
| L | W | H | X | Y | errore completo | ||||||
| tipo | dimensione | differenza comune | dimensione | differenza comune | dimensione | differenza comune | dimensione | differenza comune | differenza di altezza del centro | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
| Numero del prodotto | Tipo della fibra | Lunghezza della fibra |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
|
|
