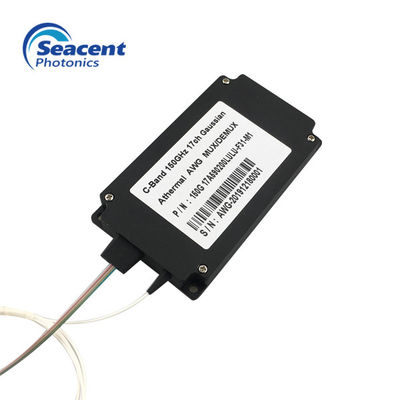

uniformità dell'AWG di 17CH 150GHZ alta di WDM di lunghezza d'onda del multiplexor atermico di divisione

Quantità di ordine minimo : 1 Tempi di consegna : 5-8 giorni del lavoro
Termini di pagamento : L / C, T / T
Luogo di origine: Guangdong, Cina Marca: Seacent
Certificazione: ISO9001,ROHS Numero di modello: AAWG-17CH 150GHZ

Informazioni dettagliate

Connettore: LC/UPC, LC, ST, FC, SC colore: Nero, blu, arancio, bianco
Canale: 17CH, 40CH, 48CH, 80CH, 96CH o su misura Nome del prodotto: modulo atermico del dwdm dell'AWG
Garanzia: 3 anni Applicazione: Rete della lunga distanza e della metropolitana, rete di FTTH FTTB FTTX, telecomunicazione
Evidenziare:

AWG atermica

,

l'AWG ha allineato la grata della guida d'onda

Descrizione di prodotto

Dimensione compatta del modulo atermico dell'AWG della banda 17CH 150GHZ della O

Descrizione:
Questo genere di AWG atermica (grata allineata della guida d'onda) è un dispositivo di rendimento elevato DWDM mux/demux che funziona sul gioco di canale 100GHz senza l'esigenza di stabilizzazione della temperatura. I chip elaborati planari del silice-su-silicio comprendono le guide d'onda allineate del canale per separare o combinare le lunghezze d'onda multiple.

L'AWG atermica s concede multiplexare e demultiplexare dei segnali di DWDM sopra un'ampia gamma di temperatura di funzionamento, senza l'esigenza dell'azionamento del radiatore e dell'elettronica del monitoraggio. Questo perdita di inserzione bassa di offerta di AWGs, isolamento eccellente del canale, facilità di fibra che trattano ed affidabilità a lungo termine in un pacchetto compatto.

La nostra tecnologia di termalizzazione semplifica lo spiegamento dei multiplexor/demoltiplicatori dell'AWG dai fornitori di rete di DWDM.

Caratteristiche:
  • Passband a coperchio piatto
  • Modulo completamente passivo
  • Diafonia bassa
  • Alta uniformità
  • Perdita di inserzione & PDL bassi
  • Ampia lunghezza d'onda
  • 40 canali x 100GHz Mux/Demux
  • Gamma di temperatura di funzionamento da -5ºC a 65ºC
  • Nessun'elettronica richiesta; Orma compatta
  • Telcordia GR-1209/GR-1221 qualificato.

Applicazione:
  • Il WDM ha basato ADM
  • Trasmissione di WDM
  • Reti della lunga distanza e della metropolitana
  • Elaborazione del segnale ottico

Parametri tecnici
Parametro Unità Valore
Passi a banda - A coperchio piatto Gaussiano
Gioco di Manica Gigahertz 100
Numero di Manica CH 48/40
Accuratezza di lunghezza d'onda nanometro ±0.05
banda di passaggio 1dB nanometro ≥0.38 ≥0.2
banda di passaggio 3dB nanometro ≥0.58 ≥0.4
Inserzione Loss1 dB ≤6.0 Typ.4.5 ≤3.5 Typ.2.8
Ondulazione dB ≤0.5 ≤1.5
Uniformità dB ≤1.5 ≤1.5
Diafonia adiacente dB ≥23 ≥26
diafonia Non adiacente dB ≥29 ≥35
Diafonia totale dB ≥21
Perdita dipendente di polarizzazione (PDL) dB ≤0.5 Typ.0.25 ≤0.7 Typ.0.35
PMD2 ps ≤0.5
Dispersion2 cromatico ps/nm ±20
Attenuazione di riflessione dB ≥40
Fibra Porta d'ingresso millimetro Φ0.9
Nastro dell'uscita - -
Smazzi fuori millimetro Φ0.9
Temperatura di operazione -5~+65
Temperatura di stoccaggio -40~+85
Pacchetto millimetro 120×70×11
Note:
1. Tutte le specifiche sono basate sui dispositivi senza connettori e sono garantite sopra la lunghezza d'onda, la polarizzazione e la temperatura.
2. PMD ed i valori cromatici della dispersione sono garantiti da progettazione.



Vantaggio di affari

Servizio:

(1) esperienza di servizio dei clienti grandi per più di 8 anni

(2) fornisce indipendente le soluzioni del prodotto e le soluzioni d'imballaggio per i clienti

(3) ha forti partner strategici



Tecnologia:

(1) impegnato professionale nella produzione d'imballaggio di alta precisione dei dispositivi ottici per 15 anni

(2) 15 anni di gruppo tecnico

(3) ha loro propria tecnologia di base



Ricerca e sviluppo:

(1) aderisce a 5% delle vendite annuali come spese della ricerca e dell'innovazione della tecnologia

(2) chip indipendente di sviluppo



Mercato:

(1) pricipalmente nel mercato medio e di qualità superiore (Europa e l'America, il Giappone, la Corea del Sud, Sud-est asiatico, la Russia)



Spedizione:

(1) logistica: Cooperi con le società di consegna precisa ben note quali la Corea ADC, Dongzhou, Hangxin, ecc.

(2) trasporto veloce: rinforzando i 1-3 giorni, termine di consegna i 15-20 giorni, possono fornire i campioni di riserva liberi, o l'impermeabilizzazione libera.
