| Marchio: | Seacent |
| Model Number: | tipo separatore dell'inserzione 1x4 dello SpA |
| MOQ: | Negoziabile |
| prezzo: | negotiable |
| Condizioni di pagamento: | L / C, T / T |
| Capacità di approvvigionamento: | 100.000 pezzi al mese |
Inserisca il tipo stabilità della rete ottica passiva del separatore dello SpA della cassetta di 1x4 l'alta
Descrizione di prodotto:
Il separatore ottico della guida d'onda planare (separatore dello SpA) è ad un dispositivo ottico integrato basato a quarzo di distribuzione di energia della guida d'onda con piccola dimensione, l'ampia lunghezza d'onda di funzionamento, l'alta affidabilità, la buona uniformità spettrale, ecc., particolarmente adatti a reti ottiche passive. (EPON, GPON, ecc.) collega l'ufficio centrale e l'apparecchiatura terminale e realizza la scissione dei segnali ottici, fornendo la gamma 1XN e 2XN di prodotti completa e non personalizza il separatore ottico adatto per varie occasioni.
Caratteristiche di prodotto:
Polarizzazione con poche perdite e stabile
Progettazione compatta
Buona uniformità del canale
Alte stabilità ed affidabilità
Certificato da Telcordia GR.1209 e GR.1221
Campi di applicazione del prodotto:
Fibra alla casa
Rete ottica passiva
Internet metallico della TV
Rete di PON-FTTX
Parametri tecnici: Separatore ottico 1XN
| Parametro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | |||||||||||
| Tipo della fibra | G657A1 o su misura | |||||||||||
| Perdita di inserzione (dB) | 3,9 | 6,1 | 7,2 | 9 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformità (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | |||||||||||
| Direzionalità (dB) | ≥55 | |||||||||||
| Lunghezza della fibra (m) | 1,0 o su misura | |||||||||||
| Stabilità di temperatura (dB) | -40℃ - 85℃ (≤0.5) | |||||||||||
| °C di lavoro di temperatura | -40℃ -℃ 85 | |||||||||||
| °C di temperatura di stoccaggio | -40℃ -℃ 85 | |||||||||||
| Potere massimo (nanowatt) | 1000 | |||||||||||
Parametri tecnici: Separatore ottico 2XN
| Parametro | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | |||||
| Tipo della fibra | G657A1 o su misura | |||||
| Perdita di inserzione (dB) | 4,5 | 7,8 | 11,1 | 14,1 | 17,4 | 20,8 |
| Uniformità (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | |||||
| Direzionalità (dB) | ≥55 | |||||
| Lunghezza della fibra (m) | 1,0 o su misura | |||||
| Stabilità di temperatura (dB) | -40℃ - 85℃ (≤0.5) | |||||
| °C di lavoro di temperatura | -40℃ - 85℃ | |||||
| °C di temperatura di stoccaggio | -40℃ - 85℃ | |||||
| Potere massimo (nanowatt) | 1000 | |||||
Informazioni di ordinazione:
|
|
|
|
|
Prodotto tipo |
Entrata e diametro d'uscita | Lunghezza della fibra e dell'entrata |
Contenitore di inserzione dimensione |
|
1XNor 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0164=1X64
|
2=0.9mm |
0=0.5M S=Customized |
|

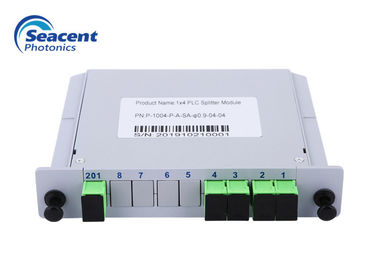

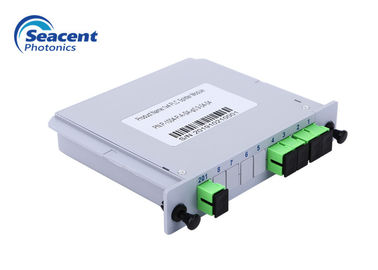

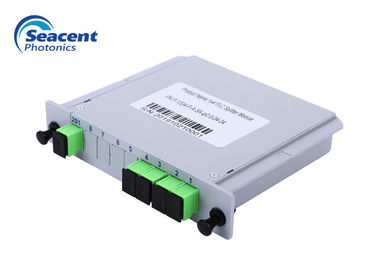

Immagine
Parametri dettagliati
Tipo-Seacent Photonics.pdf dell'Separatore-inserzione dello SpA
|
|
