| Brand Name: | Seacent |
| Model Number: | Fibra Array-4ch |
| MOQ: | 10pcs |
| Payment Terms: | L/C, T/T |

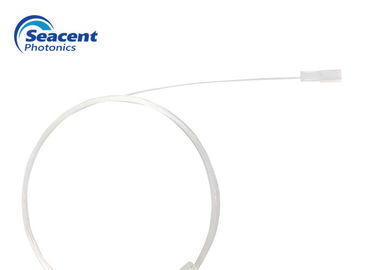

I prodotti di matrice posizionano i centri di fibra ottica con precisione ed accuratezza all'interno dei blocchetti della V-scanalatura da una tecnologia della trasformazione di ultra-precisione. Il processo richiede l'accuratezza ad un livello di submicron per ridurre la perdita del collegamento.
| Oggetto | Parametro |
| Materiale | Vetro di quarzo, borosilicato, silicio |
| Numero dei canali | 1CH ~ 128CH |
| Distanza del centro/tolleranza (μm) | 250, 127/0,7 |
| Lunghezza della fibra (m) | 2.0±0.1 |
| Angolo di lucidatura (°) | 0, +8, -8 (±0.3) |
| Planarità di lucidatura | ﹤ 5 fringes@633nm |
| Tipo della fibra | SMF-28e o SMF-28e XB |
| Temperatura di funzionamento (℃) | -40~+85 |
tavola di dimensione della base di appoggio della V-scanalatura:
| L | W | H | X | Y | errore completo | ||||||
| tipo | dimensione | differenza comune | dimensione | differenza comune | dimensione | differenza comune | dimensione | differenza comune | differenza di altezza del centro | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Informazioni di ordinazione:
| Numero del prodotto | Tipo della fibra | Lunghezza della fibra |
| 01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH 12=128CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
|
