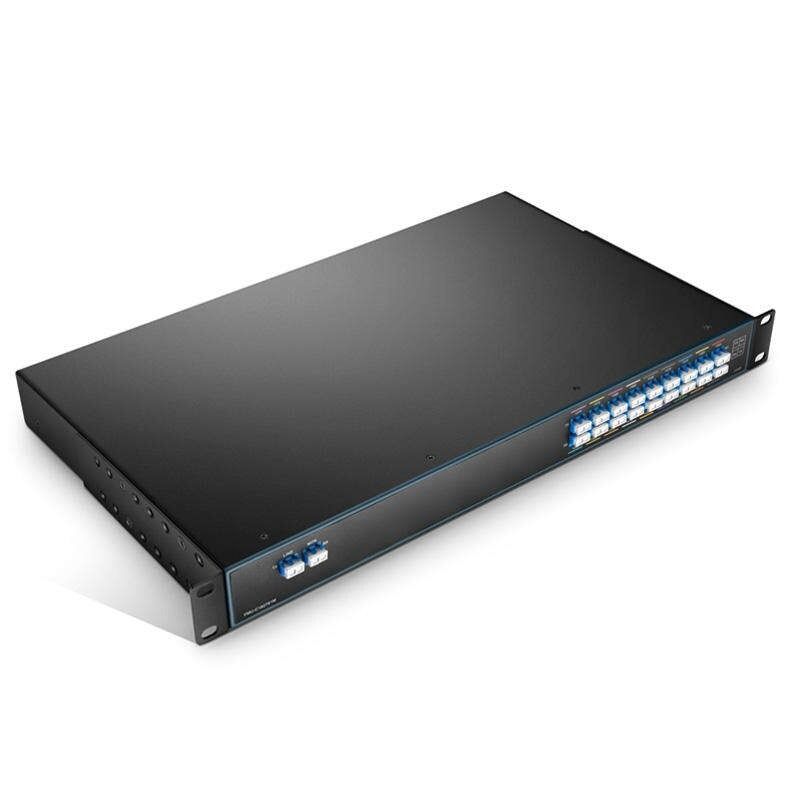

CCWDM 18CH MUX e DEMUX Intdoor

Marchio:	Seacent
Numero di modello:	SPCS-18B1215
MOQ:	Negoziabile
Prezzo:	negotiable
Condizioni di pagamento:	L/C, T/T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Guangdong, Cina

Certificazione:

ISO9001,ROHS

Documento:

Descrizione di prodotto

CCWDM 18CH MUX e DEMUX Intdoor

Visualizzazione del prodotto

CWDM Mux Demux con bassa perdita di inserimento end-to-end progettato per il multiplexing a lunghezza d'onda nelle reti di comunicazione ottica.

Caratteristiche chiave

Basse perdite di inserimento end-to-end
Banda larga di passaggio
Montaggio a scaffale da 19" - telaio
Isolamento elevato del canale
Alta stabilità e affidabilità
Single Fiber 18 CH CCWDM (compact CWDM - tecnologia dello spazio libero)

Applicazioni

Monitoraggio della linea
Rete WDM
Servizi di telecomunicazione
Zone di prova delle attrezzature
Applicazione cellulare
Amplificatori a fibra ottica
Rete di accesso

Descrizione del prodotto

Compact Coarse Wavelength Division Multiplexer (CCWDM) è un modulo CWDM mini con una progettazione a dimensioni di cassa compatta e una struttura a spazio libero.Multiplice le lunghezze d'onda CWDM (da 1271 nm a 1611 nm) a una singola fibraCompatibile con 3G/4G/5G Nokia, Ericsson, Huawei, ZTE.

Rispetto

Conforme alla norma ITU-T G.694.2, CE, RoHS, IP25

Specifiche tecniche

Parametro	18CH
lunghezza d'onda di funzionamento (nm)	1260-1620 nm
Lunghezza d'onda del canale (nm)	1271-1611 nm
Distanza tra i canali (nm)	20
Banda di passaggio del canale (nm)	CWL +/- 6,5 nm
Perdita di inserimento / senza connettore (dB)	< 3.0
Perdite di inserimento / connessione (dB)	< 3.0
Ripple di canale (dB)	≤ 0.5
Isolamento minimo (dB) - Adiacente	30
Isolamento minimo (dB) - Non adiacente	45
Dispersione del modo di polarizzazione (PS)	< 0.2
Perdite dipendenti dalla polarizzazione (dB)	< 0.2
Direttiva (dB)	> 50
Perdita di ritorno (dB)	> 45
Potenza di gestione massima (mW)	500
Temperatura di funzionamento (°C)	-5 ~ +70
Temperatura di conservazione (°C)	-40 ~ 85
Tipo di fibra	G657A1
Collegamento	Porta LC/UPC, opzionale
Dimensione dell'imballaggio (mm)	Casella interna, montatura a scaffale da 19" o 23" - telaio
Accessori di installazione	Accessori di installazione completi inclusi
Materiale	Metalli rivestiti in polvere

lunghezze d'onda di funzionamento (centro, nm)

Ch1: 1291nm
Ch2: 1331 nm
Ch3: 1371 nm
Ch4: 1411nm
Ch5: 1451 nm
Ch6: 1491nm
Ch7: 1531 nm
Ch8: 1571nm
Ch9: 1611 nm

Ch1: 1271 nm
Ch2: 1311 nm
Ch3: 1351 nm
Ch4: 1391 nm
Ch5: 1431 nm
Ch6: 1471nm
Ch7: 1511 nm
Ch8: 1551 nm
Ch9: 1591nm
