L'AWG atermica ha allineato la grata della guida d'onda, attrezzatura di fibra ottica del modulo dell'AWG

Marchio:	Seacent
Numero di modello:	AWG-40CH-2
MOQ:	Negoziabile
prezzo:	negotiable
Condizioni di pagamento:	L / C, T / T

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Guangdong, Cina

Certificazione:

ISO9001,ROHS

nome:

Modulo dell'AWG

Accuratezza di lunghezza d'onda:

±0.05 nanometro

Larghezza di banda completa 1dB:

In pieno larghezza di banda di dB 3:

colore:

Fibra ottica Equipment

Garanzia:

3 anni

Evidenziare:

multiplexor dell'AWG

AWG ottica

Descrizione di prodotto

L'AWG atermica ha allineato la grata della guida d'onda, attrezzatura di fibra ottica del modulo dell'AWG

Descrizione:

Le particelle della guida d'onda di matrice utilizzate in Wavelength Division Multiplexing (WDM-PON) inoltre sono chiamate AWGs. Ciò è un metodo di prodotti ottici manuali della trasmissione facendo uso della trasmissione ad alta velocità. Per la trasmissione i metodi di stoccaggio di grande capacità segnala quali le immagini, i telefoni ed i dati, solo 16 e 32 membri devono essere divisi in un percorso ottico per volta. Le aree che richiedono la trasmissione interurbana inoltre sono usate.

Caratteristiche del modulo dell'AWG:

A monte e a valle bande a due frequenze facendo uso di singolo microcomputer del chip
Perdita di inserzione bassa
Alta attenuazione di riflessione
Alto isolamento
desigh compatto
Stabilità termica
1270-1610nm

Uso del modulo dell'AWG:

1) Sistemi di FTTX;

2) Reti di PON;

3) Collegamenti di CATV;

4) Distribuzione del segnale ottico;

5) Trasmissione dei dati della fibra.

Parametri tecnici del modulo dell'AWG

parametro	Unità	100Ghz		100Ghz
parametro	Unità	Gaussiano	Cima piana	Gaussiano	Cima piana
Accuratezza di lunghezza d'onda	nanometro	±0.05	±0.05	±0.07	±0.07
Larghezza di banda completa 1dB	nanometro	>0.2	>0.4	>0.4	>0.7
In pieno larghezza di banda di dB 3	nanometro	>0.4	>0.6	>0.7	>1.0
Perdita di inserzione ottica	dB	3,7	4,5	3,7	4,5
Uniformità di perdita	dB	1,0	1,0	0,8	0,8
Diafonia a canale adiacente	dB	27,0	27,0	28,0	28,0
diafonia Non adiacente di Manica	dB	30,0	30,0	30,0	30,0
Attenuazione di riflessione ottica	dB	>40	>40	>40	>40
Perdita di polarizzazione	dB	<0.5	<0.5	<0.5	<0.5
Dimensione	millimetro	120x70x12.3 / 85x58x113
Temperatura di funzionamento	℃	-20- 70

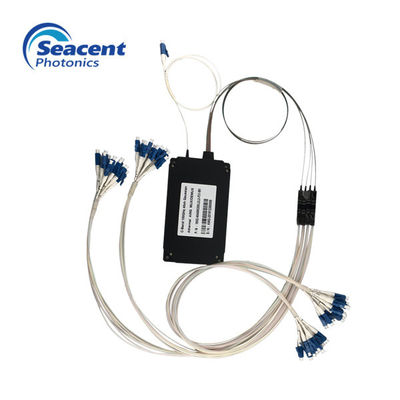

L'AWG atermica ha allineato la grata della guida d'onda, attrezzatura di fibra ottica del modulo dell'AWG 0

Dettagli del modulo dell'AWG

L'AWG atermica ha allineato la grata della guida d'onda, attrezzatura di fibra ottica del modulo dell'AWG 1

Parametri dettagliati

DWDM-AWG-Seacent Photonics.pdf
